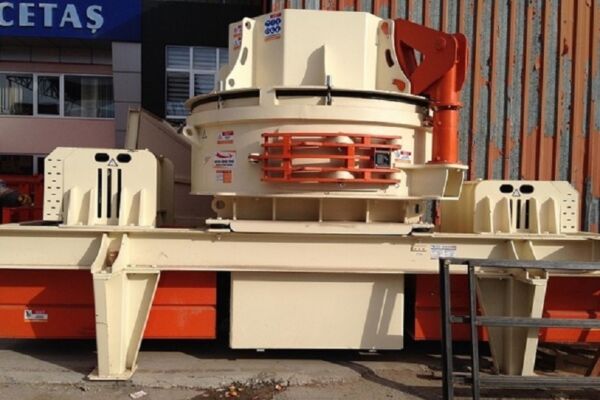

Dik Milli Kırıcılar; orta irilikteki sert ve aşındırıcı her türlü malzemeyi kırarak 0,5 mm kum ve mıcır elde etmek için kullanılan kum oranı ve kübiklik oranı yüksek kırıcılardır.
Kırma işlemi,kırıcının besleme haznesiyle beslenen malzemenin yüksek devirle dönen rotor vasıtasıyla yüksek hızla kırma haznesindeki taş astara fırlatması ile gerçekleşir.
Kırma işleminin, kırıcının taşı taşa çarptırarak gerçekleşmesi nedeni ile yedek parça sarfiyatı oldukça ekonomiktir ve düşük maliyetli bir kırıcı tipidir.
DİK MİLLİ KIRICININ KULLANIM ALANLARI
- Dere malzemesinde kullanılan doğal taşların kırılmasında,
- Değirmende işlenecek malzemelerin boyutlarını ufaltarak daha ufak boyutlu malzeme oranı maksimum orana getirerek çimento malzemesinin kırılma işlemi
- Kalker,Bazalt ve Dolomit ocaklarında kübik malzeme istenmesi durumunda
- Beton asfalt üretiminde kullanılmak üzere kum, mıcır ve çakıl üretiminde
- Yol asfalt yapılarında kullanılan ince taneli ürünleri de içeren malzemelerin üretiminde
- Sıvı çeliğe karbon oranını yükseltmek için püskürtme yöntemi ile ilave edilen kok kömürün boyutlarını küçültmek için kullanılır.
MODEL |
A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
F (mm) |
G (mm) |
H (mm) |
J (mm) |
|---|---|---|---|---|---|---|---|---|---|
| CVSI-9000 | 4470 | 1600 | 1600 | 2500 | 8000 | 1590 | 825 | 700 | 4000 |
| CVSI-8000 | 4440 | 1500 | 1500 | 2400 | 7500 | 1490 | 750 | 700 | 4000 |
| CVSI-7000 | 3600 | 650 | 1895 | 1000 | 5000 | 1400 | 625 | 700 | 2700 |
STANDART ÖZELLİKLERİ
1.Elektrik motorlu hidrolik ünite(Kayış giydirme ve üst gövde için kullanılır).
2.Bakım platformu(galvanizli ızgara ve basamaklar).
3.İki ayrı hız için tahrik kasnağı(1400 d/dk – 1600 d/dk).
4.Bakım vinci
5.Tahrik sisteminde 3 adet SKF veya FAG marka rulman kullanılmaktadır.
VSI MODEL |
ROTOR ÇAPI (mm) |
MAX BES. EBADI (mm) |
MOTOR GÜCÜ (kW) |
KAPASİTE (ton/saat) |
|||
|---|---|---|---|---|---|---|---|
| 45 m/s | 52 m/s | 58 m/s | 60 m/s | ||||
| CVSI-9000-OR | 975 | 90 | 260-370 | 300 | 250 | – | – |
| CVSI-9000-CR | 900-3 | 50 | 260-500 | 450 | 375 | 320 | 300 |
| CVSI-8000-CR | 900-2 | 40 | 200-320 | 250 | 230 | 205 | 190 |
| CVSI-7000-CR | 700 | 35 | 90-132 | 90 | 85 | 70 | 65 |
CR: Kapalı Rotor OR: Açık Rotor
